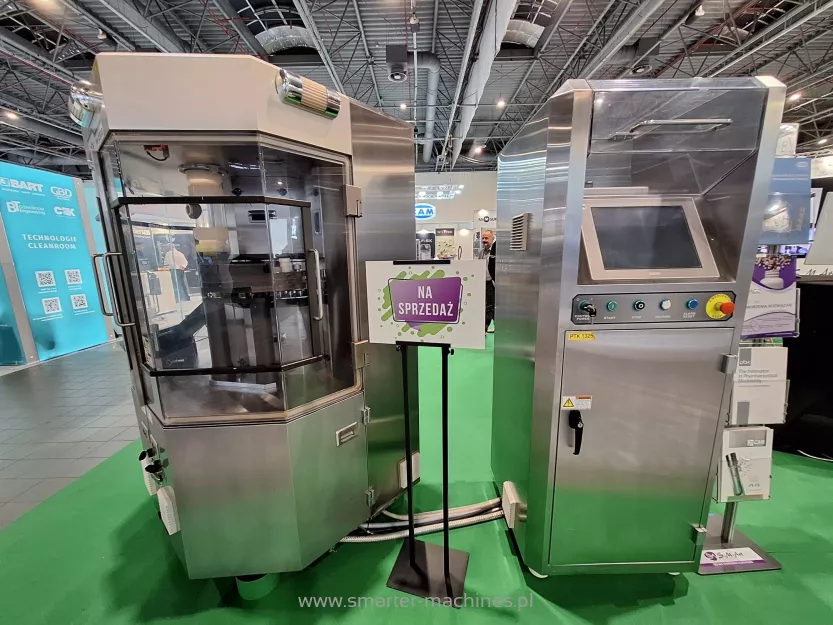

Tabletkarka rotacyjna PTK PR-2000 – przemysłowa prasa do produkcji tabletek

Oferujemy rotacyjną tabletkarkę PTK PR-2000, przeznaczoną do przemysłowej produkcji tabletek z materiałów proszkowych. Maszyna wyposażona jest w układ podawania proszku, stację zasypową oraz zestaw stempli i matryc, a proces prasowania odbywa się na obrotowej głowicy rewolwerowej.

Tabletkarka została zaprojektowana z myślą o zastosowaniach produkcyjnych, w których istotne są stabilne parametry prasowania, możliwość regulacji procesu oraz powtarzalność produkowanych tabletek.

Najważniejsze informacje dotyczące produkcji

PTK PR-2000 umożliwia prasowanie tabletek przy maksymalnej sile głównego nacisku do 100 kN oraz maksymalnej sile nacisku wstępnego do 100 kN.

W zależności od zastosowanej konfiguracji dostępna tabletkarka ma 29 stanowiskami stempli.

Maksymalna średnica produkowanych tabletek zależy od zastosowanej liczby stanowisk i wynosi: 25 mm

Maksymalna głębokość napełnienia wynosi 18 mm, natomiast maksymalna grubość tabletki została określona na 8,5 mm.

Wydajność tabletkarki

Prędkość głowicy rewolwerowej wynosi: 3–80 obr./min dla wersji 29-stanowiskowej,

Natomiast wydajność wynosi: 5 220–139 200 tabletek/h

Rzeczywista wydajność zależy m.in. od rodzaju i właściwości prasowanego materiału, wielkości tabletek oraz stosowanej siły prasowania. Wartości maksymalne należy więc traktować jako dane techniczne maszyny, a nie gwarantowaną wydajność dla każdego produktu.

Układ podawania proszku

Tabletkarka posiada układ przeznaczony do kontrolowanego podawania materiału do strefy prasowania. W dokumentacji wymieniono m.in.:

• zbiornik zasypowy na proszek,

• pokrywę zbiornika,

• podajnik,

• urządzenie kontrolujące podawanie proszku,

• przewód transportujący proszek,

• wspornik przewodu,

• rynnę zsypową,

• blok zgarniacza wyrzutowego.

W zależności od konfiguracji możliwe są również elementy opcjonalne, takie jak ładowarka proszku, odpylacz oraz systemy dodatkowego wyposażenia.

Narzędzia – stemple i matryce

PR-2000 może pracować z różnymi konfiguracjami narzędzi. Dokumentacja producenta przewiduje m.in. stemple typu EU-B, EU-D, TSM-B oraz TSM-D oraz odpowiednie konfiguracje matryc.

Dobór narzędzi ma bezpośredni wpływ na możliwy rozmiar i kształt produkowanych tabletek. Przy zakupie używanej maszyny warto zweryfikować, jaki komplet stempli i matryc znajduje się obecnie na wyposażeniu, ponieważ dokumentacja przedstawia kilka możliwych konfiguracji.

Regulacja i parametry procesu

Konstrukcja tabletkarki umożliwia regulację parametrów związanych z procesem prasowania, w tym m.in. głębokości penetracji górnego stempla, która według dokumentacji wynosi 1–4 mm.

Maksymalna siła prasowania wynosi 100 kN, jednak producent zaznacza, że maksymalna siła nacisku zmienia się w zależności od wielkości tabletek oraz wymaganej wydajności produkcyjnej.

Konstrukcja i wymiary

Według dokumentacji:

• wymiary maszyny: ok. 1190 × 985 × 1860 mm,

• wymiary szafki sterowniczej: ok. 700 × 650 × 1800 mm,

• masa maszyny: ok. 2900 kg,

• masa szafki sterowniczej: ok. 120 kg,

• średnica okręgu tocznego głowicy: 415 mm.

Maszyna wymaga odpowiednio przygotowanego, płaskiego i wytrzymałego podłoża. Producent zwraca szczególną uwagę na prawidłowe wypoziomowanie urządzenia, które ogranicza przenoszenie drgań na podłoże i ma znaczenie dla prawidłowej pracy maszyny.

Zasilanie i wymagania instalacyjne

Tabletkarka przeznaczona jest do zasilania:

• 220/380 VAC, 3 fazy, 50/60 Hz,

• napięcie układu sterowania: 24 VDC.

Maszyna wymaga również doprowadzenia czystego i suchego sprężonego powietrza.

Według dokumentacji:

• przyłącze pneumatyczne: szybkozłączka Ø12,

• wymagane ciśnienie: 6 bar,

• zużycie powietrza jest niewielkie i dotyczy przede wszystkim układu ładowania proszku oraz funkcji automatycznego wyrzutu.

Producent zaleca, aby podłączenie elektryczne zostało wykonane przez doświadczonego elektryka.

Czyszczenie i utrzymanie maszyny na produkcji

Ze względu na kontakt części roboczych z materiałem proszkowym szczególne znaczenie ma prawidłowe czyszczenie urządzenia. Producent zaleca stosowanie środków czyszczących o pH 7–8, niezawierających chloru ani związków chloru.

Do czyszczenia zalecana jest miękka ściereczka. Dokumentacja zabrania stosowania gorącej pary pod wysokim ciśnieniem oraz sprężonego powietrza do usuwania pyłu i kurzu.

Szczególnej uwagi wymagają części mające kontakt z proszkiem oraz zagłębienia w matrycach. Producent przewiduje do tego celu odpowiednie narzędzie czyszczące.

Konserwacja i bezpieczeństwo użytkowania

Tabletkarka wymaga regularnego smarowania. Dokumentacja wymienia m.in.:

• olej do głównej przekładni redukcyjnej,

• olej do pompy smarnej,

• smar.

Producent zaleca również regularną kontrolę stanu technicznego maszyny, dokręcenia połączeń oraz elementów bezpieczeństwa.

Osłony maszyny wyposażone są w zamki, a dostęp do kluczy powinien być ograniczony do osób upoważnionych.

Dane techniczne

Zastosowanie

Tabletkarka PTK PR-2000 może stanowić wyposażenie przemysłowej linii do produkcji tabletek, gdzie wymagane jest mechaniczne prasowanie materiałów proszkowych w powtarzalne formy.

Ze względu na różne konfiguracje liczby stanowisk, narzędzi oraz możliwe wyposażenie dodatkowe, przed zakupem należy zweryfikować dokładną konfigurację oferowanego egzemplarza, kompletność oprzyrządowania oraz wyposażenie dodatkowe.
