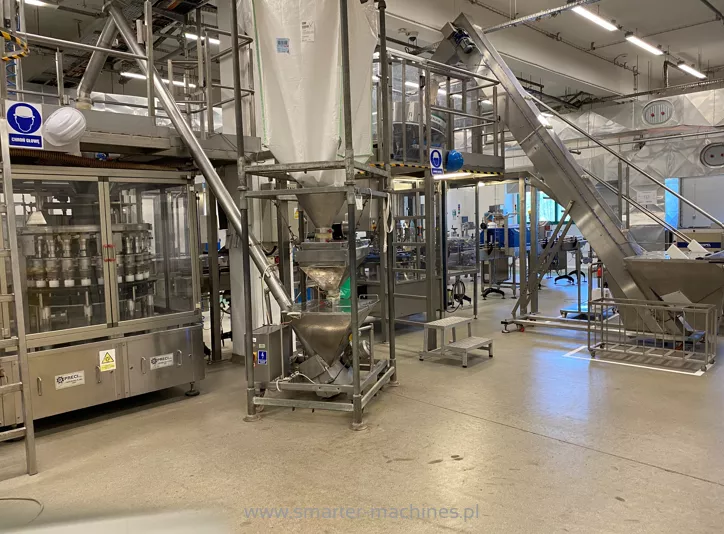

Linia do dozowania, zamykania i pakowania przypraw w słoiki szklane PRECI, ZALKIN, Clever Machines, XT Vision i PABLO

Kompleksowa linia do konfekcjonowania produktów sypkich w słoiki szklane

Oferowana kompletna linia technologiczna przeznaczona jest do automatycznego dozowania produktów sypkich i granulowanych do słoików szklanych, zamykania opakowań, zabezpieczania zakrętek folią termokurczliwą typu sleeve, kontroli jakości oraz pakowania zbiorczego gotowych produktów.

Linia została wyposażona w urządzenia renomowanych producentów PRECI, ZALKIN, Clever Machines, XT Vision oraz PABLO, zapewniające wysoką wydajność, powtarzalność procesu oraz niezawodną pracę w zakładach przemysłowych.

Jest to kompletne rozwiązanie przeznaczone dla producentów przypraw, mieszanek przyprawowych, ziół, produktów sypkich oraz granulatów konfekcjonowanych w szklane słoiki.

Podstawowe parametry linii

• wydajność: około 1333 opakowania na godzinę,
• liczba operatorów: 2–3 osoby na zmianę.

W skład linii wchodzą:

1. automatyczna maszyna dozująca PRECI ATOLLO R24 + komplet przenośników transportowych,
2. automatyczna zakręcarka ZALKIN,
3. system kontroli wizyjnej XT Vision,
4. automatyczna sleevierka Clever Machines z tunelem termokurczliwym do obkurczania folii typu sleeve
5. automatyczna linia pakująca PABLO UNILINE z grupownikiem TA-R oraz tunelem termokurczliwym do pakowania zbiorczego.

OPIS POSZCZEGÓLNYCH STACJI LINII

1. Automatyczna maszyna dozująca PRECI ATOLLO R24

Automatyczna maszyna dozująca PRECI ATOLLO R24 przeznaczona jest do precyzyjnego dozowania produktów sypkich i granulowanych do opakowań. Urządzenie pracuje w ruchu ciągłym, zapewniając wysoką wydajność oraz dokładność dozowania. Dzięki zastosowaniu 24 głowic dozujących oraz zautomatyzowanego systemu transportu i pozycjonowania opakowań doskonale sprawdza się w produkcji przypraw, ziół oraz innych produktów spożywczych.

Budowa urządzenia

Maszyna wyposażona jest w:

• stalową podstawę z zespołami mechanicznymi i elektrycznymi,
• transporter podający opakowania z fotokomórką kontroli minimalnej liczby pojemników,
• ślimak podający opakowania,
• gwiazdę wejściową wykonaną z materiału Polizene,
• główną gwiazdę dozującą z 24 głowicami dozującymi
• zespół centrujący opakowania w strefie dozowania,
• trzy zespoły wibracyjne stabilizujące pojemniki,
• gwiazdę wyjściową z materiału Polizene,
• transporter odbiorczy z fotokomórką kontroli maksymalnego zapełnienia,
• osłony bezpieczeństwa z wyłącznikami krańcowymi,
• panel operatorski HMI,
• instalację elektryczną zgodną z normami CE.

Dane techniczne

• Model: PRECI ATOLLO R24
• Rodzaj dozowania: proszki i granulaty
• Tryb pracy: automatyczny, ruch ciągły
• Liczba głowic dozujących: 24
• Zasilanie: 400 V AC, 3 fazy + przewód ochronny (3Ph+T)
• Moc zainstalowana: 6,5 kW
• Zużycie sprężonego powietrza: 200 Nl/min
• Ciśnienie robocze: 6 bar

Obsługiwane formaty opakowań

Maszyna przystosowana jest do dozowania produktów do następujących formatów opakowań:

2. Automatyczna zakręcarka ZALKIN do słoików z przyprawami

Automatyczna zakręcarka ZALKIN została zaprojektowana do precyzyjnego zamykania szklanych opakowań z produktami sypkimi. Urządzenie zapewnia stabilny transport słoików, dokładne pozycjonowanie opakowań oraz wysoką powtarzalność procesu zakręcania, dzięki czemu doskonale sprawdza się w liniach do pakowania przypraw, ziół i innych produktów spożywczych.

Maszyna współpracuje z systemem przenośników, umożliwiając płynny przepływ opakowań pomiędzy dozownicą, systemem kontroli jakości oraz kolejnymi etapami procesu pakowania.

Budowa systemu transportowego

Zakręcarka została wyposażona w kompletny system transportu opakowań, obejmujący:

• główny przenośnik o długości 2000 mm,
• przenośnik wejściowy o długości 1508 mm, wyposażony w wyłącznik oraz nogę podporową,
• osłonę zabezpieczającą ruch otwartych słoików na przenośniku wejściowym,
• przenośnik wyjściowy o długości 1503 mm, wyposażony w wyłącznik oraz nogę podporową,
• przenośnik odbioru odrzuconych opakowań o długości 803 mm, zlokalizowany równolegle do przenośnika wyjściowego i wyposażony w mechaniczny element odrzucający (finger removal).

Parametry transportu

• długość głównego transportera: 2000 mm,
• długość transportera wejściowego: 1508 mm,
• długość transportera wyjściowego: 1503 mm,
• długość transportera odrzutu: 803 mm,
• typ łańcucha transportowego: tworzywo sztuczne,
• wysokość powierzchni transportowej: 950 mm.

Obsługiwane zamknięcia

Maszyna została skonfigurowana do pracy z następującymi typami zamknięć:

Obsługiwane formaty opakowań

Urządzenie przystosowane jest do zamykania między innymi następujących słoików:

3. System kontroli wizyjnej XT Vision

System kontroli wizyjnej XT Vision XT-360.6C służy do automatycznej kontroli jakości słoików po procesie etykietowania. Urządzenie sprawdza poprawność aplikacji etykiet, wykrywa niezgodności oraz automatycznie usuwa wadliwe opakowania z linii produkcyjnej. W przypadku powtarzających się błędów system może zablokować dopływ opakowań do etykieciarki, zapobiegając dalszej produkcji wadliwych wyrobów.

Budowa systemu

System składa się z:

• głowicy wizyjnej,
• obudowy ze stali nierdzewnej,
• panelu operatorskiego HMI,
• szafy sterowniczej,
• zestawu czujników i fotokomórek.

4. Automatyczna sleevierka Clever Machines

Automatyczna sleevierka Clever Machines przeznaczona jest do nakładania bezbarwnej folii termokurczliwej (sleeve) na zakrętki słoików, stanowiącej zabezpieczenie produktu przed pierwszym otwarciem. Po aplikacji rękawa opakowania trafiają do tunelu termokurczliwego, gdzie folia zostaje równomiernie obkurczona.

Budowa urządzenia

Maszyna wyposażona jest w:

• podajnik folii (Feeder),
• głowicę nakładającą sleeve,
• rolki prowadzące folię,
• zespół podawania rękawa termokurczliwego,
• mechanizm ślimakowego podawania opakowań,
• zespół wyrzutu folii,
• układ odrzutu opakowań bez założonego sleeve,
• zestaw do szybkiej zmiany formatu,
• zespół aplikatora.

5. Automatyczna linia pakująca PABLO UNILINE do pakowania zbiorczego

Końcowym etapem procesu jest automatyczna linia pakująca PABLO UNILINE AU-10-TA-R TF600×400×1500, przeznaczona do grupowania produktów oraz tworzenia opakowań zbiorczych z wykorzystaniem folii termokurczliwej. Urządzenie zostało zaprojektowane do automatycznego pakowania gotowych produktów w zestawy transportowe, zapewniając wysoką wydajność oraz estetyczne przygotowanie opakowań do magazynowania i transportu.

Budowa urządzenia

Linia pakująca składa się z:

• grupownika TA-R,
• tunelu termokurczliwego TF600×400×1500,
• automatycznej linii pakującej UNILINE,
• szafy sterowniczej z kompletnym układem sterowania.

Obsługiwane konfiguracje pakowania

Urządzenie umożliwia tworzenie opakowań zbiorczych w następujących konfiguracjach:

• 2 × 3 (6 szt.) na tacce z rantem, owiniętej folią termokurczliwą,
• 2 × 2 (4 szt.) na tacce z rantem, owiniętej folią termokurczliwą,
• 2 × 3 (6 szt.) wyłącznie w folii termokurczliwej,
• 2 × 2 (4 szt.) wyłącznie w folii termokurczliwej.

Obsługiwane formaty produktów

Maszyna została skonfigurowana do pakowania między innymi następujących opakowań:

Dzięki odpowiednio dobranym formatom linia zapewnia stabilne grupowanie produktów oraz ich bezpieczne pakowanie w opakowania zbiorcze.
