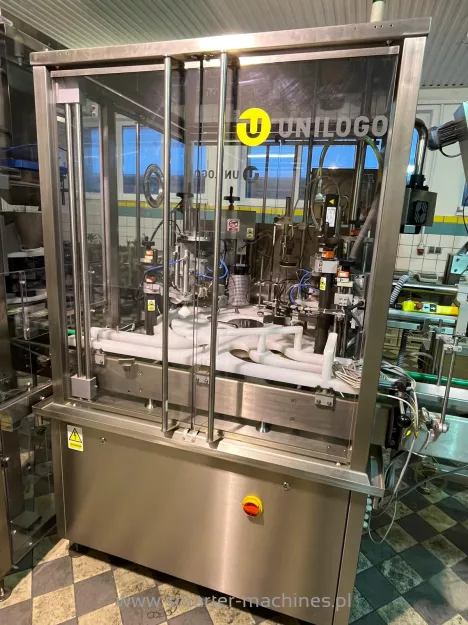

Linia dozująco-zamykająca UNILOGO COSMOLINE 30

Właściwości

UNILOGO COSMOLINE 30 to linia przeznaczona do dozowania płynnych produktów do opakowań, nakładania platynki zabezpieczającej oraz zamykania opakowań nakrętkami.

Urządzenie wyposażono w dwugłowicowy dozownik tłokowy z serwonapędami, dwuetapową stację platynkowania, system wizyjnej kontroli poprawności nałożenia platynki oraz automatyczny system podawania nakrętek. Zakręcarka serwonapędowa umożliwia kontrolę momentu dokręcania.

Dane techniczne

• Model: COSMOLINE 30

• Rodzaj urządzenia: linia dozująco-zamykająca

• Rodzaj dozownika: tłokowy, pneumatyczny, dwugłowicowy

• Zakres dozowania: 25–250 ml

• Sterowanie dozowaniem: serwonapędy

• Pojemność zbiornika buforowego: 30 l

• Średnica stołu obrotowego podawczego: 900 mm

• Masa monobloku dozującego: 950 kg

Specyfikacja techniczna automatu dozującego

• Zasilanie: 400 V, 50–60 Hz

• Moc pobierana: 5,2 kW

• Prąd pełnego obciążenia: 32 A

• Wytrzymałość zwarciowa: 0,5 kA

• Maksymalne zużycie powietrza: 50 000 nL/h

• Temperatura otoczenia podczas pracy: od 0°C do +40°C

• Temperatura przechowywania i transportu: od -20°C do +60°C

• Poziom generowanego hałasu: do 75 dB(A)

• Maksymalna wilgotność otoczenia: 85%, bez kondensacji

Podzespoły linii

• Stacja platynkowania – dwuetapowy system nakładania platynki zabezpieczającej na opakowanie. Pierwszy etap obejmuje pobranie platynki z magazynka i wstępne przygrzanie, a drugi jej dogrzanie.

• Stacja kontroli wizyjnej – weryfikuje poprawność nałożenia platynki na opakowanie.

• Stacja zakręcania – zakręcarka szczękowa napędzana serwosilnikiem, z kontrolą momentu dokręcania. Nakrętki podawane są automatycznie na pas zakręcarki.

• Dozownik tłokowy DV – pneumatyczny, dwugłowicowy dozownik do płynów, z zakresem dozowania 25–250 ml, sterowaniem za pomocą serwonapędów oraz zbiornikiem buforowym o pojemności 30 l.

• Stół obrotowy podawczy – o średnicy 900 mm, przeznaczony do podawania opakowań.

• Automatyczny sortownik nakrętek UNILOGO – sortownik grawitacyjny/drabinkowy w wersji MAX, z własnym układem sterowania i czujnikiem niskiego poziomu nakrętek. Automatycznie orientuje i podaje nakrętki na pas zakręcarki.

Zastosowanie

Linia przeznaczona jest do dozowania płynnych produktów do opakowań, nakładania zabezpieczenia w postaci platynki oraz zamykania opakowań nakrętkami. Sprawdzi się w procesach produkcyjnych wymagających automatyzacji dozowania i zamykania opakowań.

Możliwość zastosowania linii do konkretnego produktu zależy od jego właściwości, rodzaju opakowań, nakrętek oraz dostępnego oprzyrządowania formatowego.
